Сравнение трех бесплатных программ для просмотра DWG: DWG TrueView, BricsCAD Shape, GStarCAD
Чертежи в формате dwg давно уже стали главным стандартом индустрии. Конечно вы можете печатать чертежи в pdf и даже сохранять 3D-PDF. Но иногда все же программа для просмотра dwg становится незаменимой. Например, когда вам прислали dwg и нет возможности потребовать pdf. Или когда необходимо покрутить 3D модель или померить размеры в чертеже. Не всем и не всегда требуется редактировать чертежи dwg. Вьюверы (просмотрщики) тоже нужны. Они гораздо менее прожорливы. И главное - они бесплатны!
И так какие программы у нас есть для просмотра? Посмотрим на 3 варианта (хотя их конечно больше).
Ганс Ламмертс сделал небольшое видео про это. Он говорит на голландском, но есть русские субтитры. Смотрим:

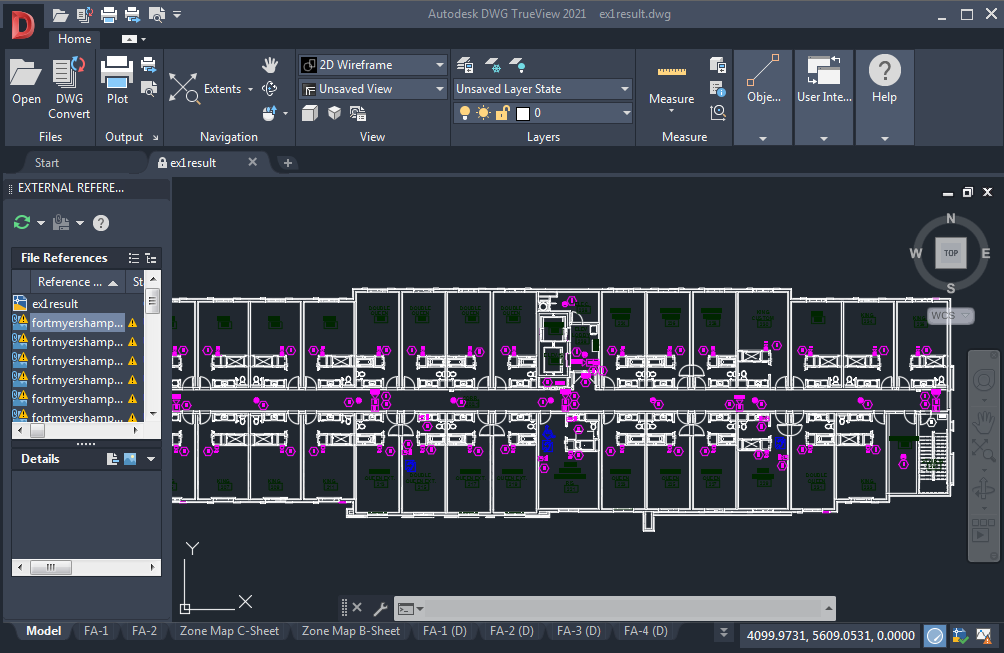

DWG TrueView
Первый кандидат - конечно DWG TrueView. Бесплатная программа от Autodesk - авторов AutoCAD и изобретателей формата dwg.
Достоинства:
- Легкий и быстрый (относительно AutoCAD): Быстрая загрузка, запуск на слабых компьютерах, быстрая загрузка чертежа, минимальные тормоза перед началом вращения модели.
- Гарантированная полная совместимость со всеми чертежами dwg, сделанными во всех-всех версиях AutoCAD и Inventor.
- Можно покрутить модель, можно померить размеры, можно распечатать как модель, так и листы.
- Можно распечатать гораздо больше видов ModelDoc (ViewBase) на компьютере с малым объемом оперативной памяти. (В тех случаях, когда AutoCAD печатает пустые листы).
- Есть встроенный пакетный конвертер файлов dwg в разные версии.
Недостатки:
- Нет никаких средств редактирования, даже самых простых.
- Не работает привычный способ вращения модели мышкой, требуется вызывать специальную команду.
- Не работает командная строка - привычные команды недоступны.
- Невозможно проставить новый размер и распечатать с ним - только посмотреть цифру на экране.
- Невозможно вставить какие-либо комментарии в чертеж, никакого рецензирования.
Ганс заметил, что внешние ссылки не работают, но у меня работают.
Я хочу еще заметить, что у Autodesk есть браузерный просмотрщик dwg. И есть программа AutoCAD для Android. Вы можете совершенно бесплатно зарегистрироваться на сайте Autodesk, получить небольшое хранилище файлов на их сайте, загружать туда чертежи (можно прямо из AutoCAD) и просматривать их on-line или на телефоне. При этом никто не проверяет, есть ли у вас лицензия на AutoCAD. Удобненько. НО! Это работает только с крошечными тренировочными чертежиками. Полновесные чертежи там не открываются. Так что пока это все игрушки. Приходится специально выдергивать из чертежа деталь, которую вы хотите кому-то показать, сохранять ее в отдельный он-лайн-файл и слать ссылку на него. Это работает, .... но мне лень :)

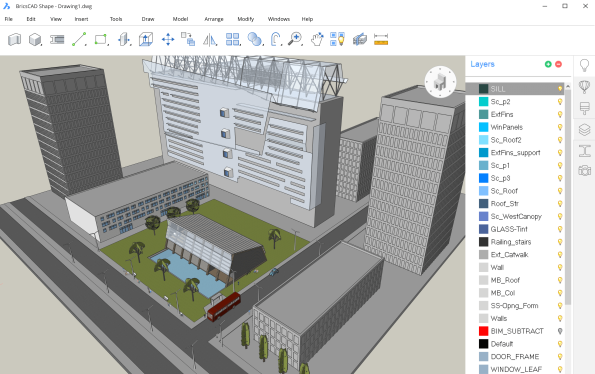

BricsCAD Shape
Это самая простая версия BricsCAD. Можно скачать бесплатно. Как и все клоны Автокада, это программа использует для чтения dwg библиотеки Teigha от компании ODA. Победив Autodesk в патентной войне, эта компания наводнила мир клонами Автокад. Последние версии справляются со всеми dwg, даже с видами ModelDoc.
Достоинства: Это не вьювер (просмотрщик), это полноценный редактор 3D-моделей! Максимально простой интерфейс и вполне серьезный набор функций 3D-моделирования. Нет, это не что вам надо для проектирования самолета или даже выставочного стенда. Но как ваш первый инструмент или как бесплатное средство "чутка что-то подправить" - это программа подойдет. Конечно можно покрутить и обмерить любой чертеж. Открываются огромные чертежи. В стабильности работы можно не сомневаться, программам Bricsys не известно что такое фатальная ошибка. Ну почти...
Недостатки: Нет листов и пространства бумаги. Значит для печати готовых чертежей он не пригоден. Нет никаких аннотаций: ни выносок, ни таблиц, ни размеров. Нет командной строки и привычных команд. Нет панели свойств и контекстного меню. В теории могут найтись dwg, с которыми он не справится. Раньше много таких было. Но вроде бы эта детская болезнь прошла.
GStar CAD
Эти китайские программы максимально имитируют интерфейс Автокад. Про копирайты они не слыхали, суды им похоже не страшны. Основа - все та же библиотека Teigha. Цена Pro версии ниже BricsCAD, а с AutoCAD вообще смешно сравнивать. И как оказалось можно не платить вовсе. Просто после 30 дневного демо-периода программа будет работать в режиме "только для чтения". То есть отредактировать вы сможете все что угодно, но вот сохранить результат - никак. Я не тестировал сами этот продукт, поэтому относитесь к моим выводам скептически. Есть у обоих этих фирм и бесплатные вьюверы со всеми теми же недостатками как и у DWG TrueView. Но на видео вы видите не вьювер, а полную PRO версию.
Достоинства: не внимательный пользователь может вообще не заметить, что это не Автокад. Отличатся только шильдик. То есть будут работать почти все команды, доступны все возможности, все здорово. Но надо или платить или обойтись без сохранения.
Недостатки: не могу сказать по факту, но надо ли рассказывать про качество китайских (дешевых!) товаров и китайскую техподдержку?
Развиваются обе программы давно и интенсивно. Не читайте старые обзоры, где пишут, что нет многих функций - там наверняка это все уже есть. Ганс рекомендовал мне GStar, как взрослый, серьезный и стабильный продукт. Если кто-то уже поработал хотя бы месяц - напишите в комментарии. Я бы взялся потестировать сам, но китайцы не купили у ODA самую главную библиотеку для работы с 3D-солидами из .Net API. Портировать плагины не получится, и поэтому мне пока эти программы не интересны.
