Стили Умных Выносок

В нашем чатике подняли тему настойки Умных Выносок. Оказалось, что требуются разъяснения, как создавать и переключать их стили.

Во многих программах AVC настройки собраны в стили, и можно переключать сразу все настройки, переключая стиль. В заголовке настроек для этого есть поле со списком стилей. И у этого поля есть кнопка +, и можно создавать новые стили настроек.


С Умными Выносками и командой Размещения Выносок немного не так. У выносок (мульти-лидеров) в Автокаде уже есть свои стили. Там настраивается шрифт, стрелочка и все такое. Поэтому создавать еще отдельные стили для Умных Выносок было как-то слишком. У некоторых мог случиться взрыв мозга - два стиля на одну выноску :). Так что все настройки Умных Выносок хранятся связанными с именем текущего стиля выносок. Вот настройки для стиля Standard:



И тут нет кнопки добавления стиля. Просто потому, что эта кнопка спрятана в обычном диалоге создания стилей Мульти-лидеров (команда _MLeaderStyle). Вот она:

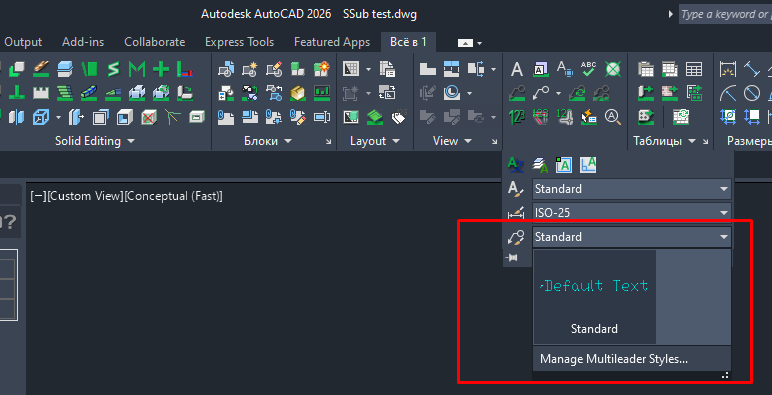

В этом диалоге вам надо создать много стилей выносок с одинаковым внешним видом. Затем перейти в настройки AVC и на закладке Умные Выноски выбирать эти стили. Теперь вы можете создать столько разных шаблонов подстановок, сколько вам надо. Переключать стили можно штатными кнопками Автокада. Это поменяет не только внешний вид новых выносок, но и подстановки и все настройки AVC.



Для некоторых стилей можно принудительно отключить умные выноски. Другие стили при этом по прежнему будут "умными".

Но надо понимать, что настройки AVC хранятся в реестре и не связаны с конкретным чертежом. Изменение шаблона подстановки в одном чертеже, изменит его и для всех новых выносок в других чертежах с таким же названием стиля. А на случай обновления выносок в старом чертеже, чтоб там не поломать все, шаблон подстановок сохраняется в xData каждой выноски. Но только шаблон. Через Палитру Свойств AVC можно редактировать шаблон подстановок каждой выноски индивидуально. Изменения шаблона в настройках стиля никак не повлияют на старые выноски.

То есть, чтоб скопировать настроений стиль "мой любимый стиль №5" из чертежа А в чертеж Б достаточно скопировать саму выноску данного стиля и все настройки AVC, включая шаблон подстановок, сразу заработают в чертеже Б. Перенести стиль "мой любимый стиль №5" можно и через перетаскивание в DesignCenter.
А лучше всего заранее добавить все необходимые стили в ваш DWT-шаблон новых чертежей.
