Экспорт деталей мебели в Вияр (Viyar Pro)

Вияр - это большая компания, изготавливающая мебельные детали на заказ в нескольких городах Украины и в Минске.

Если вы проектируете в AutoCAD|BricsCAD и работаете с Вияр (а я знаю уже многих таких инженеров) то плагины AVC могут облегчить вашу жизнь.

Если вы первый раз слышите про Вияр - эта статья не для вас. Но имейте ввиду, что я могу поднастроить плагины и для других производств.

Вияр пилят не только опилки, но запилили еще и онлайн-программу проектирования примитивной мебели Viyar Pro или "Конструктор заказов". Молодцы, конечно.

Через эту программу можно составить заказ на напилку, кромление и присадку прямоугольных деталей. Есть у них плагины для Базис Мебельщика и для GibLab, которые позволяют экспортировать детали на сайт Вияр. Но вот для Автокадчиков ничего нет. И вообще из нормальных CAD программ ничего экспортировать нельзя, импорт dxf они вроде как планировали сделать, но так и не сделали.

Все настройки всех плагинов A>V>C> для Вияр я сохранил в файл "Вияр.reg" и выложил в той же папке, где лежать все плагины. Скачайте и запустите этот файл прежде чем экспериментировать.

Есть два пути передачи деталей к Конструктор Вияр: через таблицу и через файл проекта.

Импорт таблицы

Когда вы заходите в редактор деталей Вияр, там есть кнопка импорта списка деталей.

Через эту кнопку можно вставить список деталей из готовой таблицы из текстового файла формата CSV (Comma Separated Values - значения, разделенные запятыми). В таблице могут быть имя детали, размеры прямоугольника, наличие текстуры и список из 4х кромок. Ни о какой присадке в этом списке и речи не идет. Нельзя даже передать наклонный торец. Но все же эта функция может быть иногда полезной.

Еще ограничения: детали должны быть прямоугольниками. Без фасок, скруглений, и прочих изяществ. Должно быть ровно 4 торца в списке в Палитре свойств.

Вияр работает только с одним материалом. Вам надо отобрать детали из одного материала для одной таблицы. Если вы присвоили материалы деталям в Автокаде, то можете выбрать все детали м таким же материалом как у образца с помощью команды Похожий.

Для подготовки списка деталей в Автокад надо использовать команду Таблица Напилки (SAW) . Я подготовил специальный стиль для экспорта в Вияр (седьмой стиль в списке, доступен только начиная с версии плагина 2022.01.01)

Возможно вам понадобиться сбросить настройки седьмого стиля, чтоб увидеть "Детали Вияр". Обратите внимание, что в настройках задан вывод в файл csv, но не задано открытие этого файла. То есть после работы программы вы получите сообщение в командную строку и больше ничего. Ищите файл в той же папке, где был чертеж dwg. Если вы хотите автоматом открывать файл - поставьте соответствующую галочку. Скорее всего откроется Excel. Но не надо его пересохранять как xlsx, Вияру нужен именно csv.

А если вы хотите передать в Вияр информацию о кромках, то потребуется дополнительная подготовка.

Зайдите в Общие настройки и включите вычитание толщины кромок из размеров детали. Исходя из документации Вияр требует чистовой размер на напилку.

ВНИМАНИЕ! Есть авторитетное мнение, что документация Вияр устарела, и сейчас надо передавать в таблицу конечный размер детали вместе с кромками. Если это так - отключите галочку "Уменьшить габариты на кромки". Пожалуйста проверьте на ваших заказах - возможно Вияр работает по разному в разных городах.

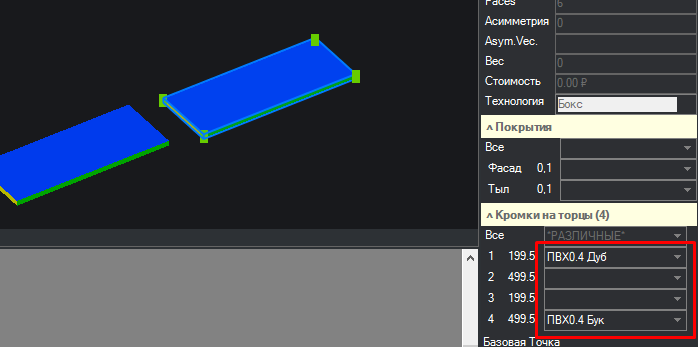

Обмерьте солиды и запишите материалы первых четырех кромок.

Далее зайдите в свойства каждого кромочного материала и назначьте толщину и индекс. Вияр понимает не всякую толщину кромок. Используйте одну из списка: 0.4, 0.45, 0.5, 0.6, 0.8, 1, 1.3, 1.4, 1.5, 1.8, 2.

Программа обычно дает материалам индексы в виде одной буквы. Вам придется заменить их на индексы в виде одной цифры. Эта цифра должна совпадать с номером кромки в окошке импорта таблицы деталей в Вияр.

Теперь вызывайте команду SAW и сохраните таблицу в файл CSV. Вы можете проверить, что получилось в файле (файл можно открыть в Блокноте или в Excel).

В Вияр добавьте все кромочные материалы в список в верху окна. Затем вызовите "Импорт детали". Выберите "Формат Вияр". Жмите "Добавить кромку" и добавляйте в этом окошке кромки в том порядке, как проиндексировали кромки в Автокаде. Должен получиться такой список кромок, чтоб индексы в этом окошке совпали с индексами кромок в Автокад. Имена кромок могут быть любыми - совпадение не требуется.

Жмем "Перейти к загрузке данных" и выбираем файл CSV с нашей таблицей. И получаем готовый список деталей с кромками. Не очень-то просто получается, но оно работает. И спасает от ошибок ввода размеров.

Импорт проекта

Второй способ вставки наших деталей в Вияр - это создание файла project. Вияр умеет сохранять все ваши данные в такой файл и умеет, загружать эти данные обратно.

Сейчас файлы project сохраняются зашифрованными, но пока еще можно загружать проекты старого формата. Раньше Вияр использовали понятный XML внутри этих файлов и данные описывались практически точно так же как в программе GibLab. Если мы сможем сохранить детали в этом формате, то сможем передать все данные в Вияр, вместе с присадкой, пазами и тому подобным.

Я сам не стал пытаться подделывать этот формат проектов, потому что это уже сделал Андрей Топоривский. Его Telegram-бот берет контуры деталей из файлов dxf и создает по ним файлы project. Обсуждение бота тут.

А получить файлы dxf по вашим моделям вы можете в плагине A>V>C> Dxf Export. Бот изначально предназначен для особых dxf, созданных плагином ABF для SketchUp, но мы с вами вполне сможем подделать такие dxf. Вам понадобится правильно настроить слои ЧПУ, настроить выкладку на текстуру вдоль Y (это возможно только в версии плагина 2022.01.01) и настроить экспорт многих деталей в один файл dxf с разделением по материалам. Все это я уже подготовил и сохранил в "Вияр.reg"

На данный момент работает:

• экспорт прямоугольных деталей
• экспорт деталей со срезанными углами и треугольных
• вертикальное сверление
• торцевое сверление по X и по Y (не не в срезанные углы детали)
• сверление с тыла детали
• пазы на фасаде и с тыла детали глубиной до 13мм
• экспорт имени детали

Планируется:

• придумываем как экспортировать кромки. Пока не получается распознавать выноски с индексами кромок.
• идет работа над сквозными окнами и П-образными выпилами в деталях.

Порядок работы такой:

Скачайте AVC_Pro версии не младше 2022.01.2.
Вам обязательно надо скачать и импортировать настройки из Вияр.reg

У деталей в Автокад назначьте материал, а у материала толщину (через Палитру Свойств A>V>C>).

Назначьте материалы кромок, проверьте что индексы этих материалов будут вам понятны после импорта в Вияр. Я пока не знаю ка это будет выглядеть. Возможно поменяем экспорт индексов кромок на полные имена материалов кромок.

Выберите детали и вызовите DXF Export. Вы получите столько файлов dxf, сколько использовалось материалов. Каждый материал надо импортировать в Вияр отдельно.

Загружайте файлы по одному в Telegram-бот. На запрос толщины кромки можно ввести 0, таблицы кромок составлять вам не надо.

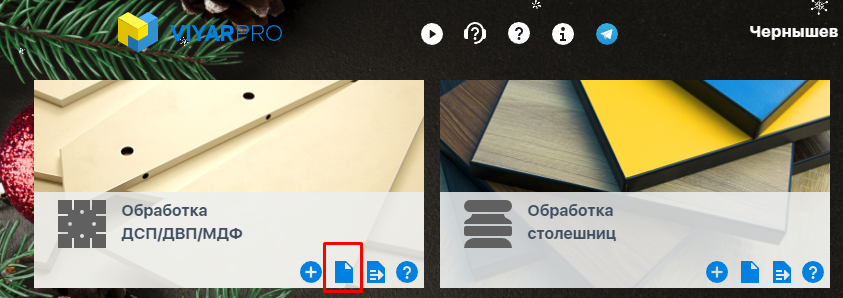

Полученные от бота project-файлы загружайте в Вияр через "Импорт сохраненного файла".

Вы получите список деталей, но Вияр будет ругаться, что детали не лезут в лист материала. Замените материал на реальный и ошибка исчезнет.

Пока это все. Но файл настроек еще будет меняться - загружайте чаще и следите за моими соцсетями.

На канале CAD CRAFT School планируется создать видеоинструкцию.
